開關簡介
HR17B系列熔斷器式隔離開關可帶負荷操作，適用于額定電流40A～1600A，有1組、2組、3組、4組之分。既可掛裝在母線上，也可安裝在固定板上；并提供了上下端輸入輸出結構，帶刀口引入及滅弧裝置;且開關罩上不定期有封閉的檢測孔，內置信號開關、檢測開關。可選配熔絲監測器，亦可做刀開關使用。
開關造型美觀、新穎簡潔，符合IEC60947-3、GBl4048.3標準。
型號及含義
主要技術參數
|
產品型號
|
HR17B-40
|
HR17B-63
|
HR17B-160
|
HR17B-250
|
HR17B-400
|
HR17B-630
|
|
額定絕緣電壓Ui
|
690V
|
690V
|
690V
|
690V
|
690V
|
690V
|
|
額定工作電壓Ue
|
400V
|
400V
|
400V
|
400V
|
400V
|
400V
|
|
額定工作電流Ie
|
40A
|
63A
|
160A
|
250A
|
400A
|
630A
|
|
額定短路接通能力Icm
|
400A
|
630A
|
1600A
|
2500A
|
4000A
|
6300A
|
|
額定限制短路電流Inc
|
50kA
|
50kA
|
50kA
|
50kA
|
50kA
|
50kA
|
|
使用類別
|
AC-23B
|
AC-23B
|
AC-23B
|
AC-23B
|
AC-23B
|
AC-23B
|
|
配用熔斷體
|
RT14-40
|
RT14-63
|
RT100-160
|
NT1-250
|
NT2-400
|
NT3-630
|
HR17B-160-630A掛接式外形與安裝尺寸
|
型號
|
A
|
B
|
C
|
D
|
E
|
F
|
|
HR17B-160/32
|
106
|
200
|
97
|
60
|
200
|
87
|
|
HR17B-250/32
|
185
|
247
|
128
|
88
|
221
|
110
|
|
HR17B-400/32
|
210
|
290
|
145
|
97
|
268
|
125
|
|
HR17B-630/32
|
256
|
300
|
160
|
112
|
285
|
139
|

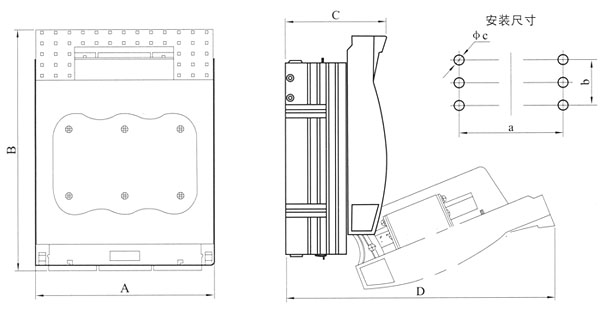

HR17B-40-630A固定式外形與安裝尺寸
|
型號
|
外形尺寸(mm)
|
外形尺寸(mm)
|
|
A
|
B
|
C
|
D
|
a
|
b
|
фc
|
|
HR17B-40
|
2極
|
55
|
116
|
76
|
150
|
25
|
-
|
ф6
|
|
3極
|
76
|
116
|
76
|
150
|
42
|
-
|
ф6
|
|
HR17B-63
|
2極
|
74
|
116
|
76
|
150
|
35
|
-
|
ф6
|
|
3極
|
105
|
116
|
76
|
150
|
62
|
-
|
ф6
|
|
HR17B-160
|
2極
|
75
|
200
|
83
|
205
|
43
|
25
|
ф7
|
|
3極
|
106
|
200
|
83
|
205
|
66
|
25
|
ф7
|
|
4極
|
138
|
200
|
83
|
205
|
100
|
25
|
ф7
|
|
HR17B-250
|
2極
|
128
|
247
|
110
|
295
|
72
|
50
|
ф11
|
|
3極
|
185
|
247
|
110
|
295
|
114
|
50
|
ф11
|
|
4極
|
242
|
247
|
110
|
295
|
172
|
50
|
ф11
|
|
HR17B-400
|
2極
|
145
|
290
|
125
|
340
|
80
|
50
|
ф11
|
|
3極
|
210
|
290
|
125
|
340
|
130
|
50
|
ф11
|
|
4極
|
276
|
290
|
125
|
340
|
195
|
50
|
ф11
|
|
HR17B-630
|
2極
|
175
|
300
|
145
|
360
|
90
|
50
|
ф11
|
|
3極
|
256
|
300
|
145
|
360
|
162
|
50
|
ф11
|
|
4極
|
340
|
300
|
145
|
360
|
243
|
50
|
ф11
|

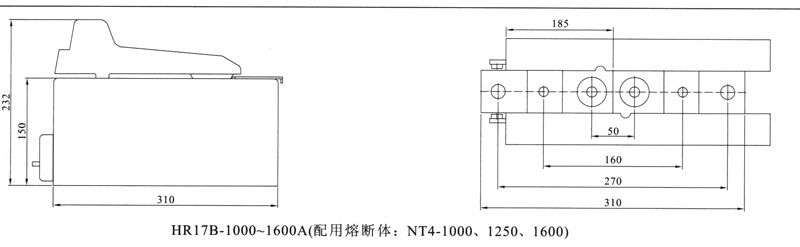

HR17B-160-1600A單組（1極）外形與安裝尺寸
|
